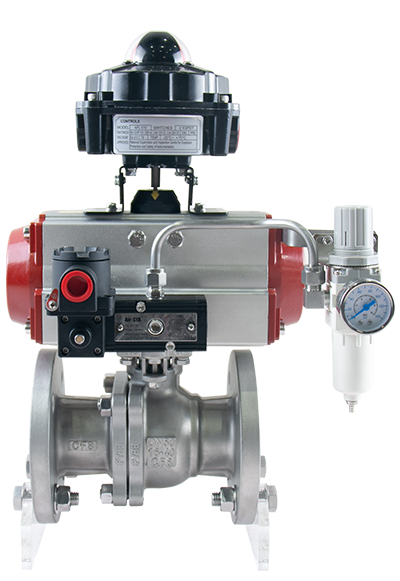

气动软密封O型球阀概述
衬塑O型球阀采用国际通用标准设计，选用可靠性高 的国际上广泛使用的DA、SR、AW系列执行机构，该阀内 腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全 氟乙烯（简称F46），故具有可靠的耐腐蚀性和密封性。能 广泛用于化工、石油、冶金、医药、电力等工业部门，实现 对生产过程中酸、碱等强腐蚀介质的调节或切断。
气动软密封O型球阀产品特点：
该阀内 腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚
气动软密封O型球阀技术参数和性能
阀体
型式：直通铸造球型阀
公称通径：15、20、25、32、40、50、65、80、
100、125、150mm
公称压力：PN 1.6MPa；ANSI 150
连接型式：法兰连接密封面型式：FF、RF
法兰标准：JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、
ANSI B16.5-1981、HG20594-97、HG20618-97等
材料：WCB衬氟塑（F46）、SCS13A衬氟塑（F46）
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料
阀内组件
阀芯型式：衬塑球芯
流量特性：快开特性
材料：2Cr13衬氟塑（F46）
执行机构
型式：气动活塞执行机构
供气压力：400～700kPa
气源接口：G1/8″、G1/4″、G3/8″、G1/2″
环境温度：－30～＋70℃
气动软密封O型球阀结构
|
