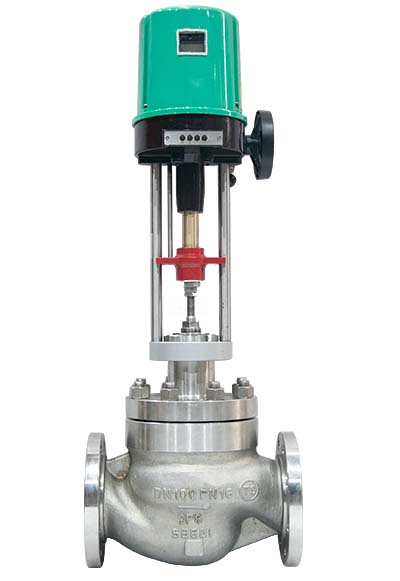

电动单座调节阀概述
电动单座调节阀阀芯采用上导向结构，阀结构紧凑， 又呈S流线型的通道，使其压降损失小，流量大，可调范围 广，流量特性精度高。符合IEC534-1-1976标准。调节阀的 泄漏量符合ANSI B16.104.产品符合GB/T4213-2008、 JB/T7387-94。
电动单座调节阀产品特点：
泄 漏 量：金属阀座：小于阀额定容量的0.0l％。符合ANSIBl6.1.04-1976Ⅳ级
软阀座：小于阀额定容量的10-7．符合ANSIBl6.1.04-1976Ⅳ级
回差：配DKZ执行机构为1.5％；配36 1 L执行机构为2％
配SL执行机构1％；配PSL执行机构为1％
基本误差：配DKZ执行机构为±2.5％；配361 L执行机构为±2％
配SL执行机构为±1.5％；配PSL执行机构±1％
备注：采用标准的V型聚四氟乙烯填料
可调范围：50:1
电动单座调节阀技术参数和性能
型式：直通单座铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI125、150、300、600；JIS10、16、20、
30K；PN1.6、4.0MPa
连接形式：法兰式：FF、RF、RJ和LG 标准按ANSI B16.5-1981、
JIS B2201-1984、JB79-59等
焊接式：嵌接焊SW（40-50mm）
对接焊BW（65-200mm）
材料：碳钢（ZG230-450）、铸不锈钢（ZGLCr18Ni9Ti
ZG1Cr18Ni9Ti ZG0OCr17Ni12Mo2Ti )、钛等
上 阀 盖：常温型（P）：-17-+230℃
伸长Ⅰ型（E1）：-45-17℃、+230-566℃
伸长Ⅱ型：-100-45℃、焊接式：-196-100℃
备注：工作温度不准超过各种材料的允许范围
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、石墨填料
阀内组件
阀芯特性：单座柱塞型阀芯
材料：不锈钢（1Cr18Ni9、1Cr18Ni12Mo2Ti、17-4PH、
9Cr18、316L）、不锈钢堆焊司太莱合金和耐腐蚀合金等
执行机构
型式：DKZ系列电动执行机构；316L系列电子式电动执行机构；
SL系列电子式执行机构；PSL系列电子式电动执行机构。
输入机构：DKZ系列电动执行机构：Ⅱ型0-10mA·DC（输入电阻200Ω）
Ⅲ型4-200mA·DC（输入电阻250Ω）
361L执行机构：4-200mA·DC或1-5V（输入电阻250Ω）
SL执行机构：4-20mA·DC或1-5V
PSL执行机构：4-20mA·DC
电源电压：DKZ执行机构：220V,50Hz
361L执行机构: 220V,50/60Hz
SL执行机构：单向控制220V，50Hz
PS执行机构：单向控制220V，50Hz
*三相控制380V，50Hz
手动机构：DKZ执行机构：手轮：316L执行机构；离合式
SL执行机构：手轮；PSL执行机构；手轮
作用形式：电关式或电开式 |
