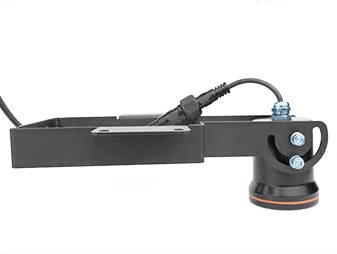

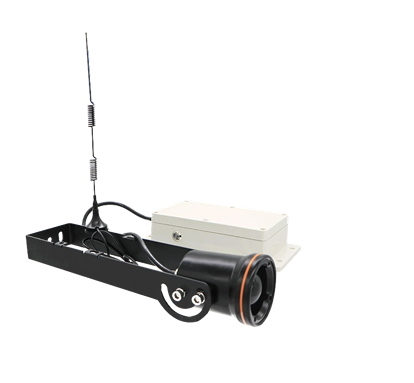

雷达水位计
放大图片
产品名称:

雷达水位计

产品型号: WDM784
发布日期: 2022-03-06
雷达水位计详细资料:

雷达水位计产品介绍

雷达水位计特点

WDM7840系列产品,是指工作在 76-81GHz的调频连续波(FMCW)雷达产品。产品最大量程可以达到30m, 盲区在10 cm以内。由于它工作频率更高,带宽更大,测量精度更高。产品提供支架的固定方式,3.6V锂电池供电,NB通信,无需现场布线使得安装便捷简易。

雷达水位计主要优势如下:

  • 基于自研的CMOS毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区。
  • 5GHz工作带宽,使产品拥有更高的测量分辨率与测量精度。
  • 最窄6°天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷。
  • 一体化透镜设计,体积精巧。
  • 显控和液位计采用分离设计,可定制。
  • 支持NB无线传输,可配置上传周期。
  • 低功耗运行,寿命大于3年。
  • 水位超上、下限(可配置)上传报警信息。
  • 支持手机蓝牙调试,方便现场人员维护工作(后续版本支持)。

雷达水位计选型说明:

根据信号输出形式,WDM7840选型如下。



表1–1 选型说明



字段

1

2

3

4

5

6

7

产品简称

通信方式

波束角

外壳

支架

锂电池

显示屏

WDM7840

T/N/485

B0/7

K0/1

Z0/1

D0/1

X0/1

选项



T:TTL输出

485:485输出

B0:无透镜

K0:无外壳

Z0:无支架

D0:无电池

X0:无显控

N:NB通讯

B7:6°波束角

K1:黑色金属外壳

Z1:支架

D1:电池

X1:显控

示例

WDM7840

N

B7

K1

Z1

D1

X0






雷达水位计技术规格

表2–1 WDM7840技术规格



发射频率

76GHz~81GHz

测量范围

0.1 m ~30m

测量精度

±3mm

波束角

供电范围

3.6~5 VDC、8-35VDC(485输出)

通讯方式

TTL/NB/485

工作温度

-40~85℃

外壳材质

铝合金

天线类型

透镜天线

推荐线缆

7*0.3mm²

防护等级

IP67

安装方式

支架





雷达水位计安装

安装需要注意的两点:(1)保证仪表垂直于水面(2)避免发射波束照射到干扰物,产生虚假回波。典型工况参见以下几点。

保证水位计垂直于水面安装,倾斜将接受信号幅度变弱,影响正常测距。



保证波束范围内没有干扰物,如河岸岸边。



仪器安装至少离侧壁20cm,地下管网安装尽量靠近下水井中央,否则井壁容易产生干扰信号,影响测量判断,如图4-3所示。



图4–3安装至少离容器壁20cm














雷达水位计安装

安装需要注意的两点:(1)保证仪表垂直于水面(2)避免发射波束照射到干扰物,产生虚假回波。典型工况参见以下几点。

  • 保证水位计垂直于水面安装,倾斜将接受信号幅度变弱,影响正常测距。
