手持式多功能过程校验仪
放大图片
产品名称:

手持式多功能过程校验仪

产品型号: WD-KNS
发布日期: 2021-12-15
手持式多功能过程校验仪详细资料:
      多功能过程校验仪是一种多功能、高精度的便携式仪器,可用于校准、测试工业过程装置及各种电气设备,支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型,最高精度可达0.01%,是工业现场、实验室以及各类仪表制造商必备的计量工具。

功能
·电压测量/输出                           ·热电偶、热电阻测量/输出
·电流测量/输出                           ·脉冲计数
·电阻测量/输出                           ·阶梯输出
·频率测量/输出                           ·冷端手动、自动补偿选择
·模拟二、三线制变送器输入                ·热工手册

特点
·手持立式校准仪:
手持式设计使本产品具有应用方式灵活、操作简便的特点,它可以通过按键操作直接进入指定功能区。在工业现场,您可以将多功能过程校验仪挂在身边对各种电气设备和传感器进行检测,给您的现场维护工作带来便利和方便。

·信号输出和测量可同步进行:
在常规检测中,经常需要多种测量设备组合才能完成对电气设备的检测,如信号源、电阻箱和万用表等。现在,只要用一台过程校验仪,既能对热电偶、热电阻以及电流、电压等仪表执行常规检查和维护,又能对变送器、温度调节器和信号隔离器进行维护和诊断,它为提高您的工作的效率提供了极好的手段。

·高精度、多功能的源和测量:
对于源单元和测量单元的直流电压、直流电流具有高精度和高稳定性。可对直流电压、直流电流、电阻、热电阻、热电偶和频率等进行测量。

·环路供电:
具备24V配电能力,在向环路供电(最大30mADC)时,能够测量来自2/3线制变送器的电流信号。

·查表功能
热工手册实现热偶的毫伏值与温度值、热电阻的电阻值与温度值的快捷互查。

·智能插孔
在应用校验仪进行测量和输出信号时,相对应的表笔插孔导光柱会发出闪光,提示用户将测试表笔插入该插孔,智能化的提示给您的操作带来方便。




多功能过程校验仪描述
1、测量/输出插孔图
2、按键定义


3、显示模式

4、配件说明
①、电池充电插口:用于电池充电器/通电电源的插口
电池容量指示条 显示在显示屏的右下方,当指示条显示 在闪烁时,提示电池已没电,需及时用电池充电器进行充电。
②、RS232连接口:用于将测量数据上传到上位机
③、保险丝:电流输入保险丝
更换保险丝:当保险丝坏掉时,用螺丝刀螺开取出坏的保险丝,更换新的保险丝,然后重新用螺丝刀将保险丝固定在校验仪上




接线事例

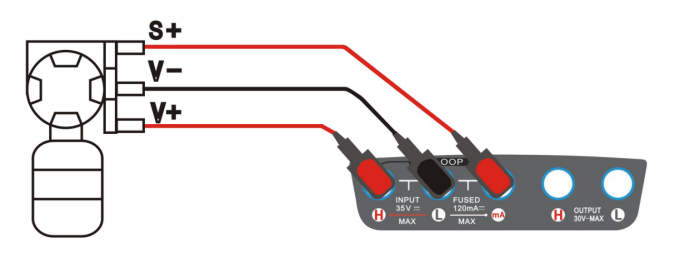

1、模拟4~20mA变送器三线制输出

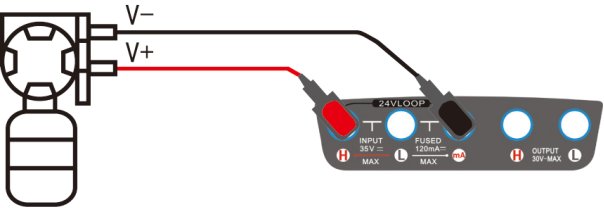

2、模拟4~20mA变送器二线制输出



3、其他输出及测量信号请按指示灯接线



其它
1、从仪表到达客户手中之日起,1年内由仪表自身质量问题引起的故障将免费维修,人为使用不当造成的不在保修范围之内。
2、内置电池,一次充电可工作10小时(Ni-MH电池)。
3、电池容量指示,电池电压过低自动关机。
4、硅胶按键盘,超长寿命,手感好。
5、手自动冷端补偿和设定。
6、温度值可直接测量/输出。
7、可在线充电。

附录
配件
◎ 鳄鱼夹/表笔
◎ 充电器
◎ 高档包装箱
◎ 保险丝
◎ 资料袋:使用手册,保修卡
产品实物图:
