多功能无线集中监测主机
多功能无线集中监测主机产品简介
1.产品概述
WDE500多功能无线集中监测主机主要由无线接收模块、MCU数据处理单元、数据通信模块等部分组成，通过LoRa 433M无线频段同时接收不同类型的无线传感器数据，如温度、温湿度、电流、振动等，形成统一监测网络，并可通过RS485（有线）或4G网络（无线）将数据上传至云平台或监测运行终端。
多功能无线集中监测主机功能特点
◆ 两路独立RS485通信；
◆ 多波特率设置；
◆ 两路干接点继电器报警；
◆ 多类型数据同时接收；
◆ 4G数据定制上传；
多功能无线集中监测主机主要技术参数
|
与技术参数表
|
|
接收数据
|
可接收管理≤240路无线传感器数据
|
|
参数设置
|
支持报警阈值、主机ID、传感器ID、通信波特率设置
|
|
报警输出
|
2组无源常开继电器干接点
|
|
信号输入
|
1路开关量输入
|
|
通讯接口
|
2路S485通讯接口，标准Modbus-RTU协议，（可定制4G）
|
|
通讯波特率
|
4800、9600、19200、38400 bps
|
|
无线频段
|
LoRa 433MHz
|
|
工作电压
|
DC12-24V
|
|
工作温湿度
|
-20℃～+80℃，≤95%RH,不结露，无腐蚀
|
|
尺寸与安装方式
|
壁挂/导轨固定
|
多功能无线集中监测主机产品选型
|
产品名称
|
型号
|
|
无线集中接收主机
|
WDE500（无显示）
|
|
WDE2000（触摸屏显示）
|
|
WDE3000（可编程触摸屏）
|

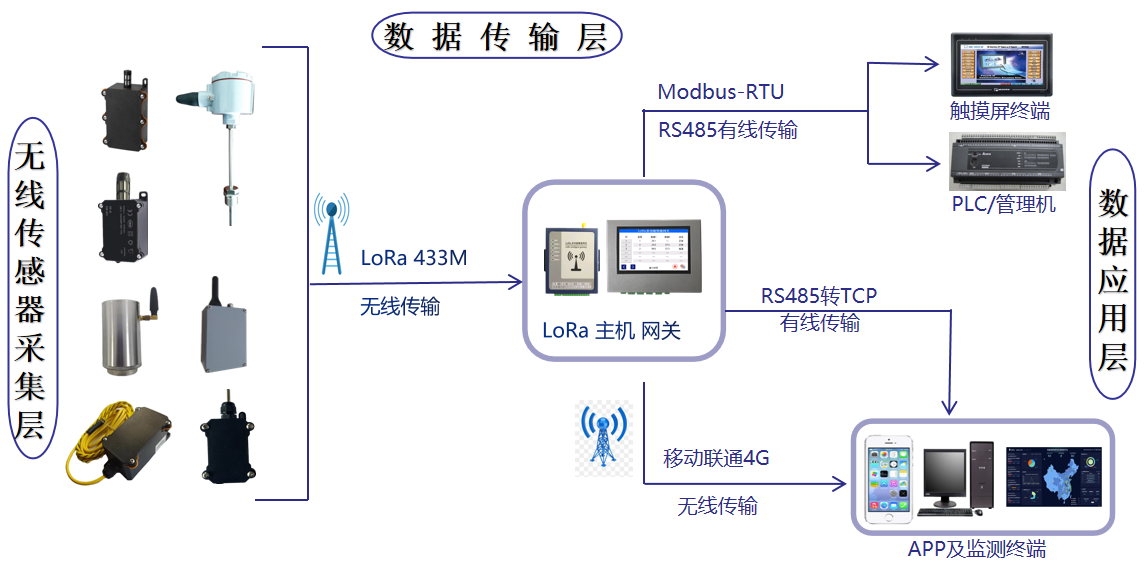

二、无线监测网络架构
完整的无线数据监测网络主要由三部分构成：无线传感器采集层、数据传输层、数据应用层。
常用数据采集层传感器有温度、温湿度、振动、电流、水浸、压力、开关量等多种类型，多类型传感器可同时通过433M无线网络发送数据到同一个接收主机端，主机端接收数据经MCU单元打包处理后通过有线（RS485/TCP）或无线（4G网络）两种方式外传数据至应用层，常见应用层如PLC、触摸屏、电脑端上位机软件、手机APP等。
 |
