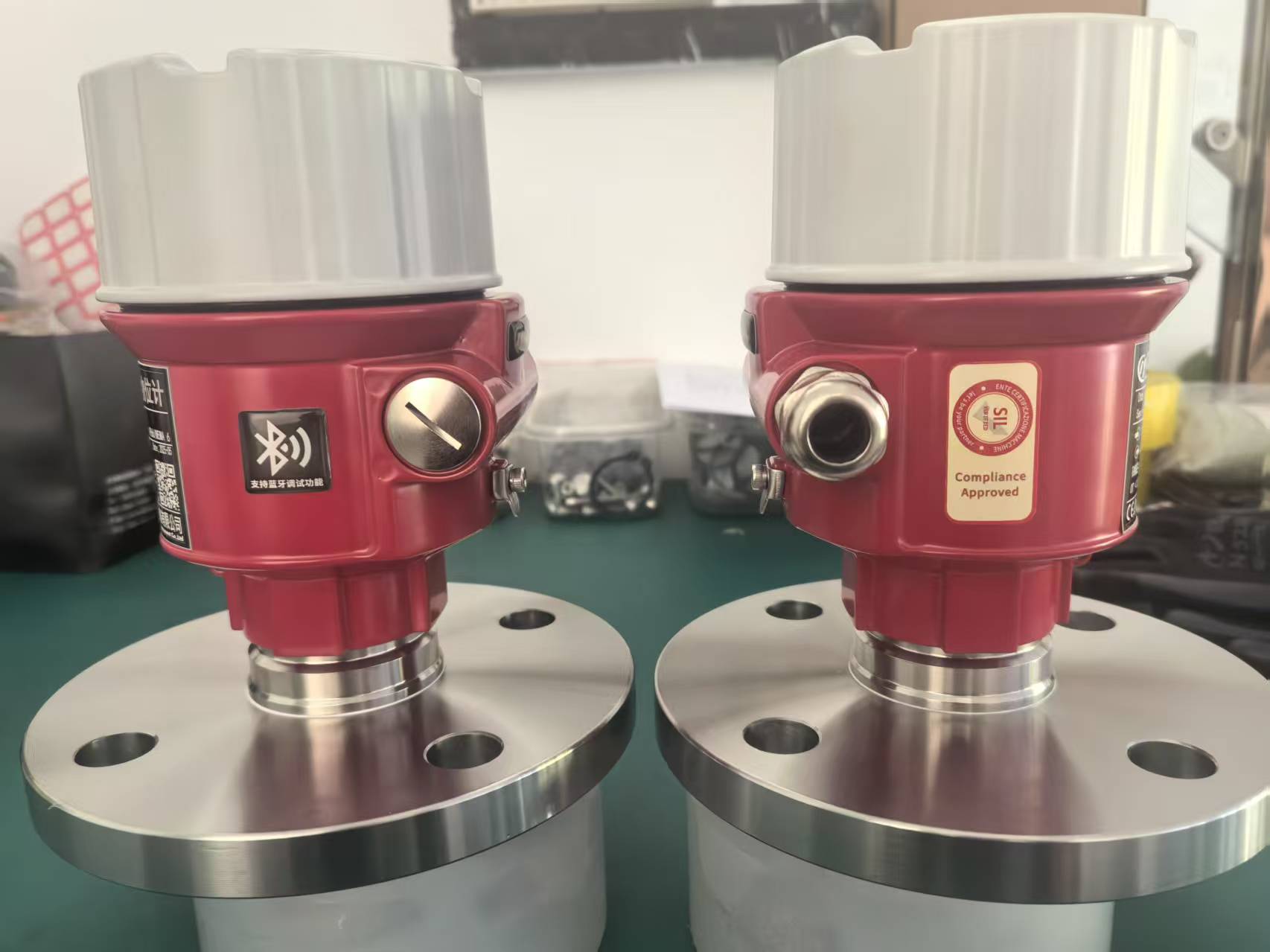

雷达料位计(强穿透)

雷达料位计(强穿透)产品概述

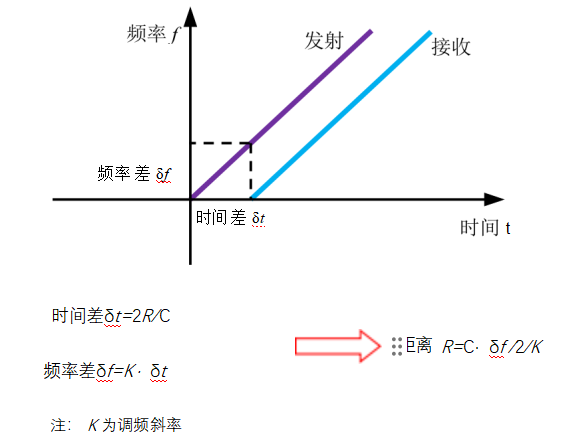

雷达料位计测量原理

调频连续波雷达物位计的原理为雷达在罐顶发射电磁波，电磁波碰到介 质反射后被雷达接收，接收信号与发射信号之间的频率差δf与到介质表面的 距离R 成一定比例关系： R= C（速度）*δf（频率差）/2/K（调频斜率）。因为 光速C和调频斜率K已知， 因此算出频率差δf，便可得到雷达安装位置到料面 的距离R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），  得出料位的高度。

雷达料位计产品特点

1.毫米波雷达测量精度可达±1mm，测量盲区为50mm。

2.更小的天线尺寸，满足更多的工况场合测量。

3.多种透镜天线，3°发射角，更集中的能量，回波信号更强，同等工矿条件下， 相比于其他雷达产品具有更高的可靠性。

4.拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

5.动态信号范围更大，对于低介电常数介质的测量更加稳定。

6.多种测量模式，快速测量模式下雷达反应时间小于 1S。

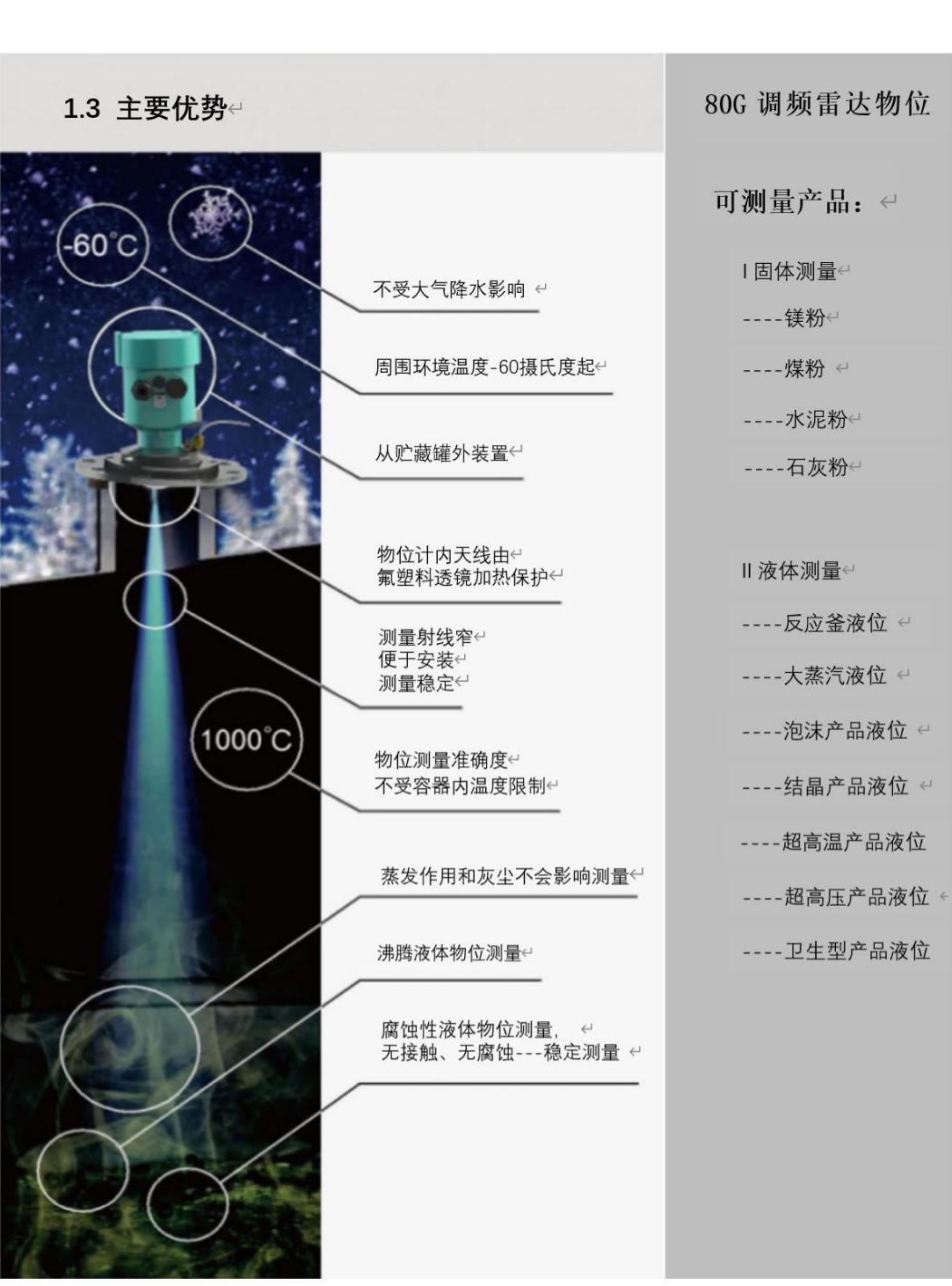

雷达料位计主要优势

雷达料位计技术规格

雷达料位计安装要求

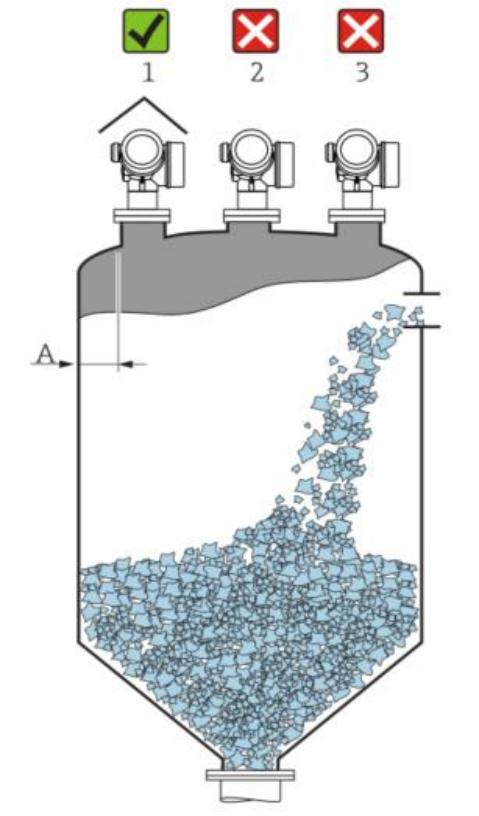

2.1 位置选择

推荐距离 A（罐壁与安装短管外壁的间距） 约为罐体直径的  1/6，但是安装 后的设备与罐壁间的距离始终都应大于  20 cm (7.87 in)。

如果罐壁不光滑（波纹钢、焊缝、接头等）， 建议选择尽可能远离罐壁的位置 安装设备。如需要，可使用天线角度调节装置进行安装，避免罐壁产生干扰反射。

不推荐将设备安装在罐体中央（2），因为干扰会导致信号丢失。

禁止将设备安装在进料口（3）上方。

雷达料位计安装方式

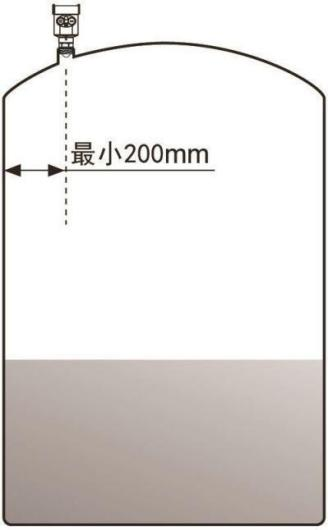

安装方式1：螺纹安装

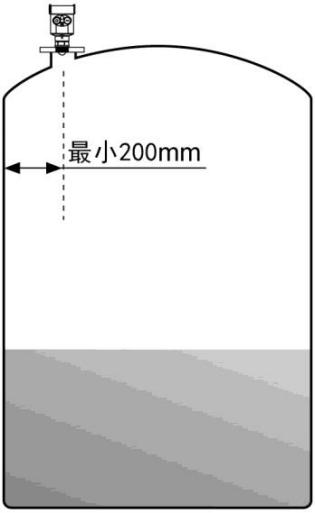

安装方式2：法兰安装

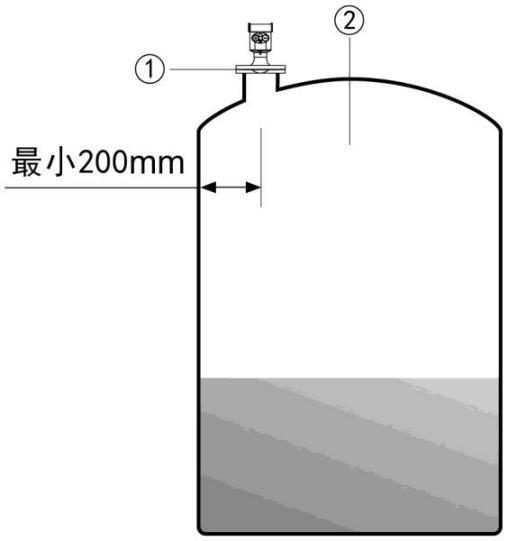

采用法兰安装时仪表距离罐壁最小距离应为200mm。

①基准面                                                  ②容器中央或对称轴

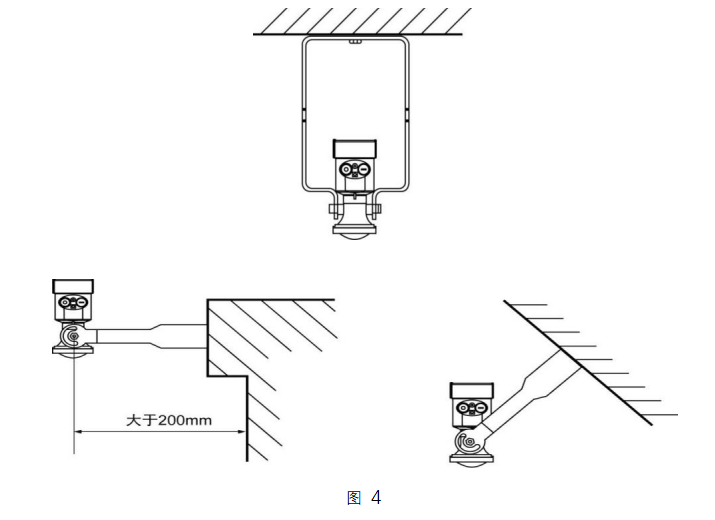

安装方式3：吊装（根据具体的安装条件选用）

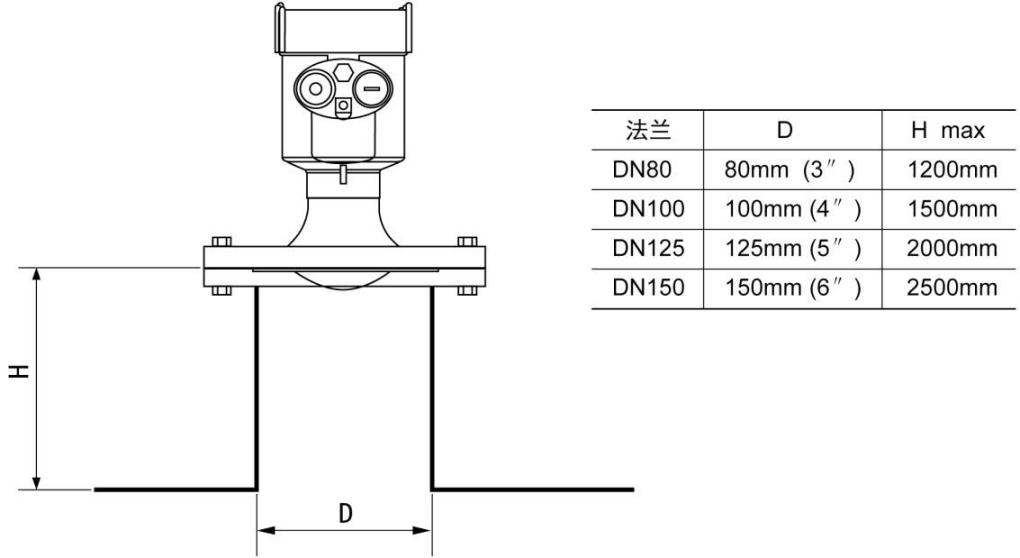

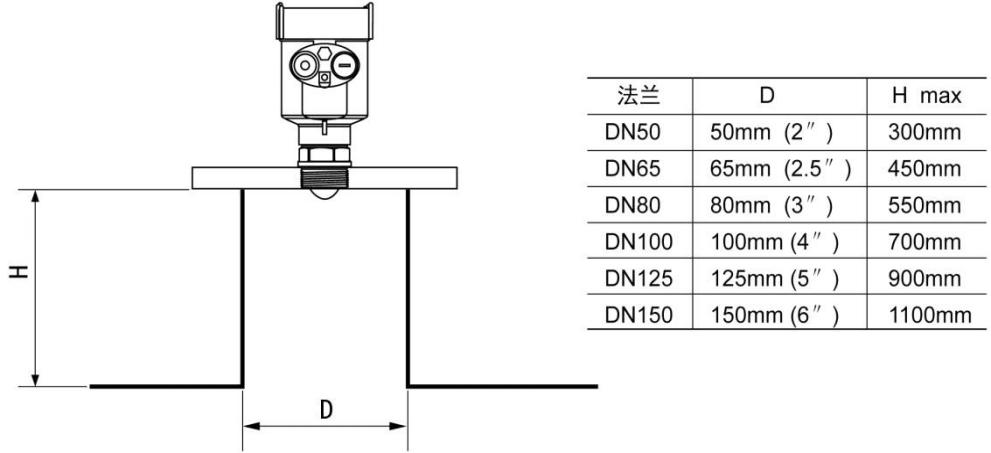

雷达料位计安装接管示意图：

最大安装短管高度  H max  取决于安装短管管径D及产品发射角的大小。

过长的安装接管，会影响雷达性能。

1.5 寸天线 8°发射角

   3.5 寸天线 3°发射角

3 电气连接

l 供电电压

(4～20) mA/HART/24±6V（两线制）：供电电源和输出电流信号共用一根两 芯屏蔽电缆线。

l 连接方式

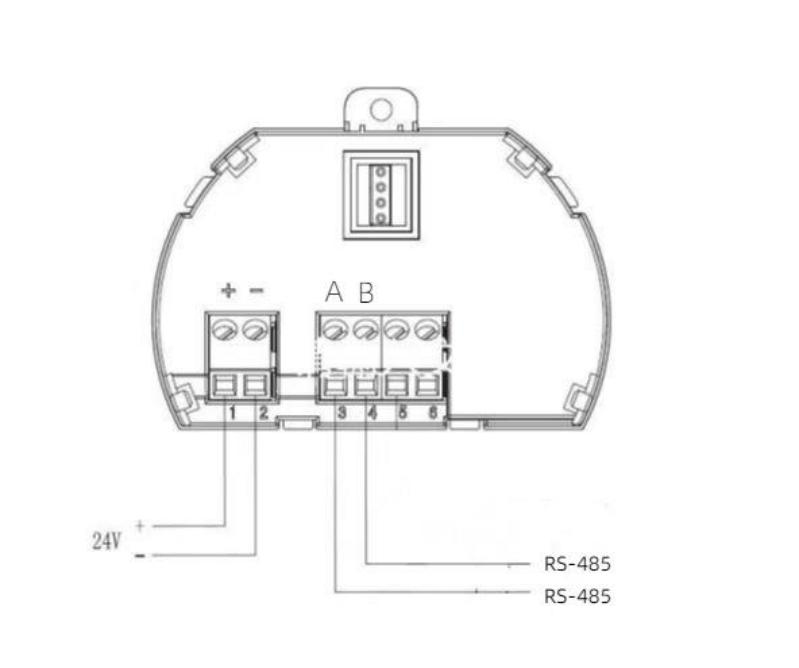

24V    两线制接线图如下：

雷达料位计安全指导

请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必 须由经过正规培训的专业人员完成。

请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭 牌上的要求一致。

l 防护等级

本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如 下图：
