阻旋式料位开关
放大图片
产品名称:

阻旋式料位开关

产品型号: WD-ZX50
发布日期: 2021-12-05
阻旋式料位开关详细资料:

   WD-ZX50阻旋式料位开关是利用微型马达做驱动装置,传动轴与离合器相连接,当未接触物料时,马达正常运转,当叶片接触物料时,马达停止转动,检测装置输出继电器信号,同时切断电源停止转动。当物料下降时叶片所受阻力消失,检测装置依靠扭力弹簧恢复到原始状态。针对不同比重物料扭力大小可以调节。



产品特点:

   ●进口马达性能可靠,可长时间连续运转;

   ●独特油封设计可以防粉尘沿轴渗入;



   ●传动轴采用三个轴承支撑,运行更可靠;

   ●扭力稳定可靠,且扭力大小可以调节;



   ●机电分离式结构,整体免拆卸易维护;

   ●叶片承受过重负荷时,马达回转机构会自动打滑,保护不受损坏;

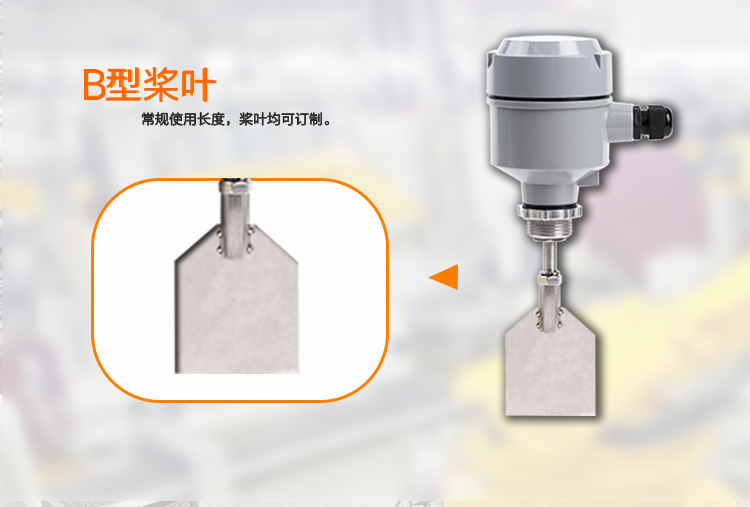

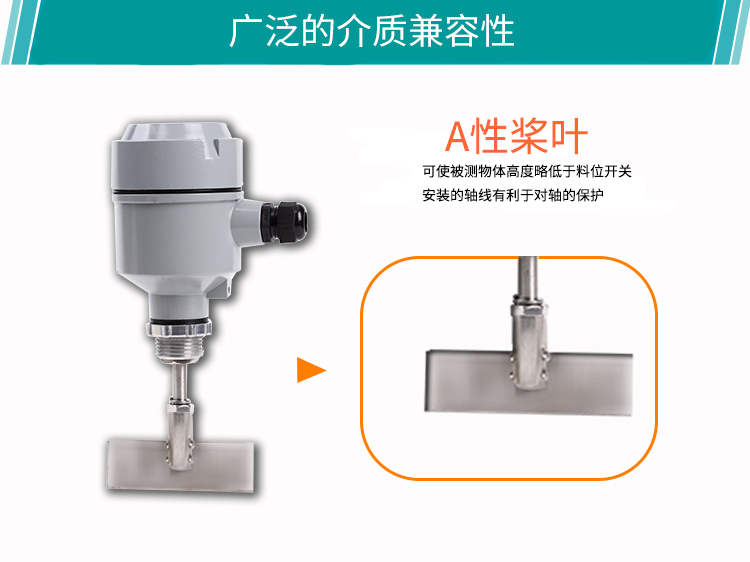

   ●接续规格、叶片、长度皆可接受定制。



   ●触点容量:250VAC/10A  SPDP (单刀双掷);



   ●功率:4W;



   ●叶片转速:1RPM (转/分);



   ●力矩:1.0kg x cm;



   ●物料比重:≥0.4g/cm3  (400kg/立方)



  ●绝缘电阻:≥100MΩ



  ●介电强度:1500V*1min



    ●防护等级:IP65



   ●供电电源:标配220V,可选直流:DC24V

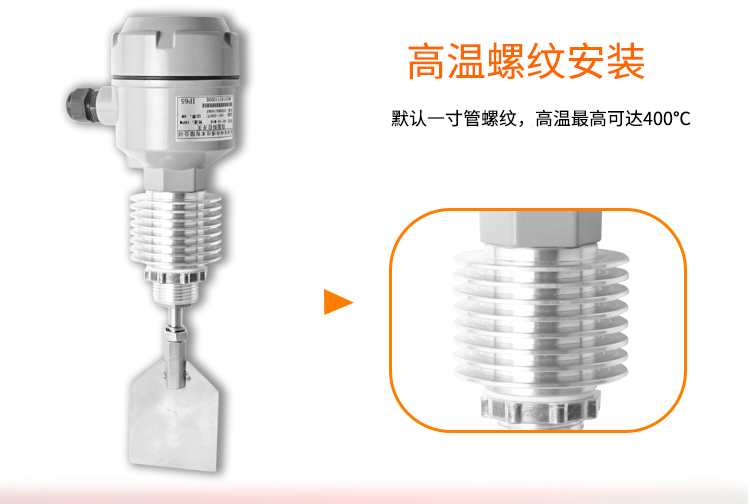

  ●被测物料温度:常温型-20℃~+85℃,高温型:-20℃~+400℃

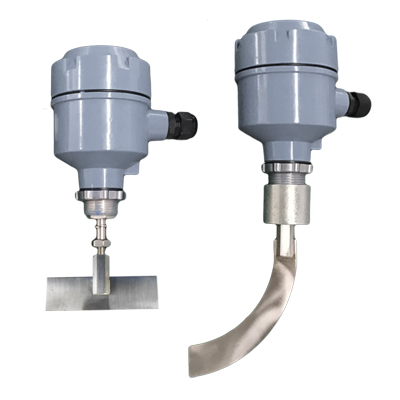

   产品实物图片:

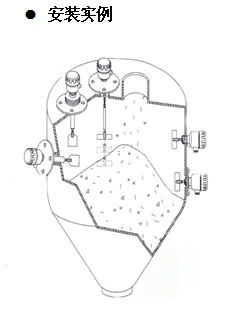

 安装注意事项:



   1、安装前请确认电源电压是否与标识上面的电压一致。

   2、阻旋料位开关应避免安装在进料口,当无法避免时可加装防护挡板,以保护叶片不受物料冲击。

   3、水平安装时,接线盒入线口应垂直朝下,电缆固定螺母必须锁紧,如有条件可加防雨罩等。

   4、安装前确认水平安装还是垂直安装。

   5、水平安装时叶片与水平向下呈10~20°的夹角安装,以减少物料的冲击。

  6、根据所检测物料的密度不同,需调整扭力弹簧的拉力,比重大时扭力弹簧拉力调至强,反之则调至弱。

  ※请勿随意更换扭力弹簧,以免造成误动作
