外贴式液位开关
放大图片
产品名称:

外贴式液位开关

产品型号: WD-KC
发布日期: 2022-01-22
外贴式液位开关详细资料:

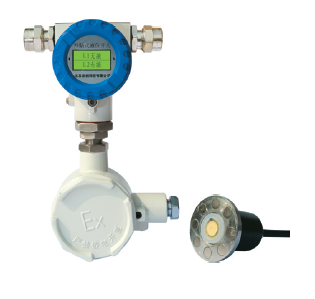

    WD-KC外贴式液位开关

 WD-KC外贴式液位开关是一种安装在密闭罐体外壁,实现对液体进行定点液位测量和报警的装置。该仪表在安装时不需要在罐壁上开孔,仪表既不接触容器内的液态介质,也不接触容器内的气态介质。因此安装简单、快速,使用时非常安全可靠,维修维护时不清罐、不动火、不影响正常生产。

      该仪表测量原理是根据超声波在有无液体时信号会衰减的特性进行非介入式定点液位检测。广泛应用于炼化厂油库、油田联合站、石化、化工、医药、电力、液体储运等行业。可以特殊制作用于食品、饮料和制药行业,作为罐体液位开关或管道流量开关,满足这些行业的卫生要求。

 技术参数:

●重复性误差:±2mm

●滞  后:1~3秒

●供  电:24V DC±5%或220V AC

●输出信号:继电器输出

●继电器容量:60V AC/DC 0.5A

   或250V AC/DC 5A

●电气接口规格:M20×1.5

      (可根据现场适配各类接口)

●传感器连接方式:磁铁吸附、胶粘、扎箍等

●容器厚度:2~50mm

●防护等级:IP65

●防爆标志:ExdIICT6Gb

●适用场所:除煤矿外的其它爆炸性气体环境

●主机使用环境温度:-40℃~+60℃

●超声波探头使用环境温度:-40℃~+100℃,(高温探头使用 环境温度最高可达200℃)

湿  度:15%~100%RH

产品特点:

WD-KC-1型外贴超声波液位开关

1、安全可靠(传感器安装在罐体外部,在测量有毒、腐蚀、高压力、易挥发、易泄露介质时,完全不接触液体和气体,便于维护维修)。

2、使用寿命长,传感器和仪表中无机械运动部件,并严格密封,与外界隔绝,不会磨损或腐蚀。

3、安装维修时不开孔、不清罐、不影响正常生产。

4、一键式自动校准。

5、用户可以根据上位机软件检测仪表的各项参数,对维护和安装提供方便。

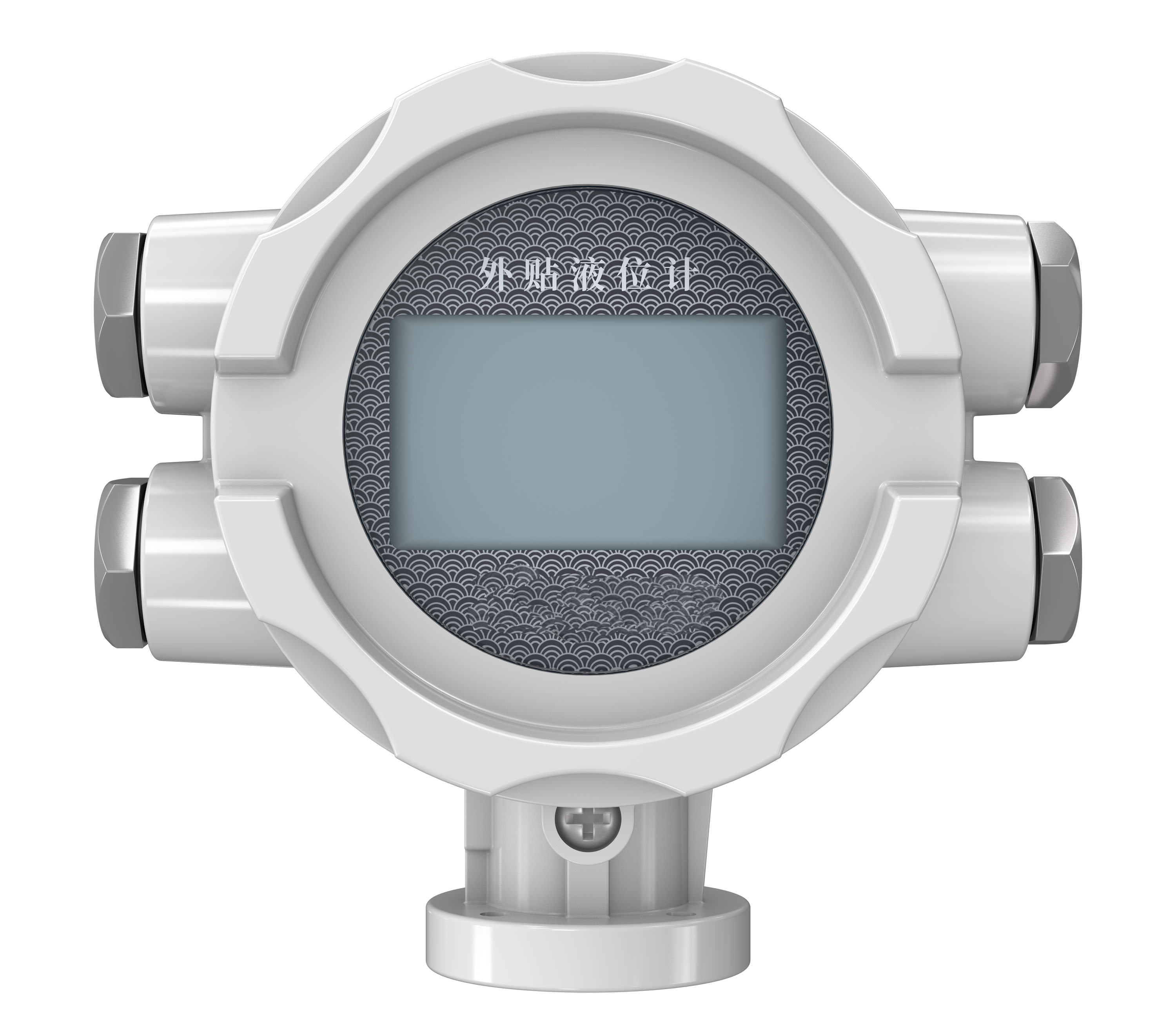

WD-KC-2型智能型外贴超声波液位开关

1、拥有可以在-40℃下正常显示的OLED屏。

2、拥有直观的调试方法,可以根据屏幕上的显示信息判断仪表的稳定状态和液位状态,对后期维护提供了方便。

3、有独立的自诊断功能,发生故障后能在显示屏和远传信号中输出故障代码。

4、安全可靠(传感器安装在罐体外部,在测量有毒、腐蚀、高压力、易挥发、易泄露介质时,完全不接触液体和气体,便于维护维修)。

5、使用寿命长,传感器和仪表中无机械运动部件,并严格密封,与外界隔绝,不会磨损或腐蚀。

6、一键式自动校准。

WD-KC-3型双点智能型外贴超声波液位开关

1、利用了我公司独特的信号处理技术,可以解决传统信号处理方式的弊端。

2、有独立的自诊断功能,发生故障后能在显示屏和远传信号中输出故障代码。

3、有创新的自校准功能,用户安装时不需要进行繁琐的调试。

4、单探头测量,不受安装位置的限制,节省安装成本。

5、高低位测量,两路报警输出。

6、安全可靠(传感器安装在罐体外部,在测量有毒、腐蚀、高压力、易挥发、易泄露介质时,完全不接触液体和气体,便于维护维修)。

7、使用寿命长,传感器和仪表中无机械运动部件,并严格密封,与外界隔绝,不会磨损或腐蚀。

8、通过CE认证。



安装示意图:



                             WD-KC-1-2安装示意图

                                WD-KC-3安装示意图

罐体材质必须硬质密实材料,如碳钢、16MnR,不锈钢,玻璃钢等。
