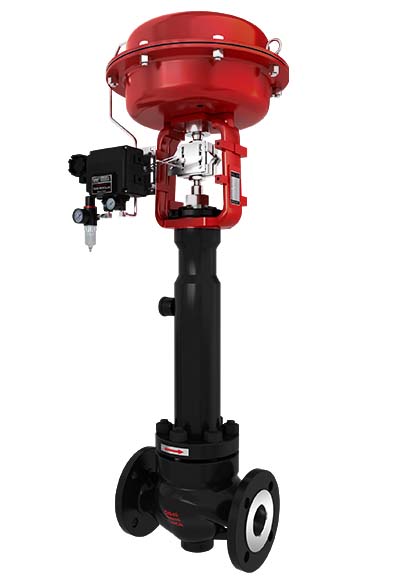

气动波纹管调节阀
放大图片
产品名称:

气动波纹管调节阀

产品型号: WD5611W
发布日期: 2022-01-22
气动波纹管调节阀详细资料:

气动波纹管调节阀

WD5611W型



概述

动波纹管密封调节阀是一种顶部导向结构的调节阀 ,阀体结构紧凑,流体通道呈S流线型,压降损失小,流量 大,可调范围广。上阀盖采用波纹管密封结构,可彻底消除 工艺介质从阀杆运动介质缝隙向外泄露的可能性,这是波纹 管密封阀的显著特点之一。由于波纹管元件本身变形性和显 著的抗老化性,这种调节阀完全克服了填料密封函通常存在 的填料老化和温度敏感等弱点.其次,采用波纹管填料-双重 密封结构,安全可靠性更好。因此它在剧毒、强腐蚀性、放 射性等稀有特殊介质的自动控制系统中得到广泛应用。阀芯 导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行机构



产品特点:

泄 漏 量:金属阀座:符合ANSI B16.104Ⅳ级小于额定CV的0.01﹪



聚四氟乙炔:符合ANSI B 16.104Ⅵ级,小于额定CV的10-7



回差:3﹪(带定位器)、5﹪(不带定位器) 线??性:±3﹪(带定位器)、±11﹪(不带定位器)



备注:采用标准的V型聚四氟乙炔 可调范围:50:1



技术参数和性能

阀体



型式:直通单座铸造球形阀



公称通径:40-200mm



公称压力:ANSI150、300、600;JIS10、20、30、40K;



PN1.6、4.0、6.4MPa



适用压力:1MPa、2MPa、3.5MPa



连接形式:法兰式:RF、RJ 标准按ANSI B16.5、JIS B2201、



JB/T79.1 PN1.6MPa、JB/T79.2凹凸面



焊接式:嵌接焊SW(40-50mm)



对接焊BW(65-200mm)



材料:HT200、ZG251、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、



1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、SCPH61、Ti



上 阀 盖:常温型(P):-17-+230℃



伸长Ⅰ型(E1):-45-17℃、+230-350℃



压盖形式:螺栓压紧式



填料:V型聚四氟乙炔填料、含浸聚四氟乙炔填料、石墨编织填料



阀内组件



阀芯特性:上导向单座柱塞型阀芯



备注:整体和分离式套筒应根据公称通径、材料、工作温度而定。



材料:17-4PH、0Cr17Ni12Mo、堆焊司太莱合金



波纹管材料:1Cr18Ni9



执行机构



型式:HA多弹簧式薄膜机构 膜片材料:乙丙橡胶夹尼龙



弹簧范围:0.02-0.10、0.08-0.24MPa



供气压力:0.14、0.30、0.40MPa



气源接头:Rc1/4 环境温度:-30-+70℃



作用形式:气开式、气关式



备注:该阀可以配用VA5或VA6执行机构
