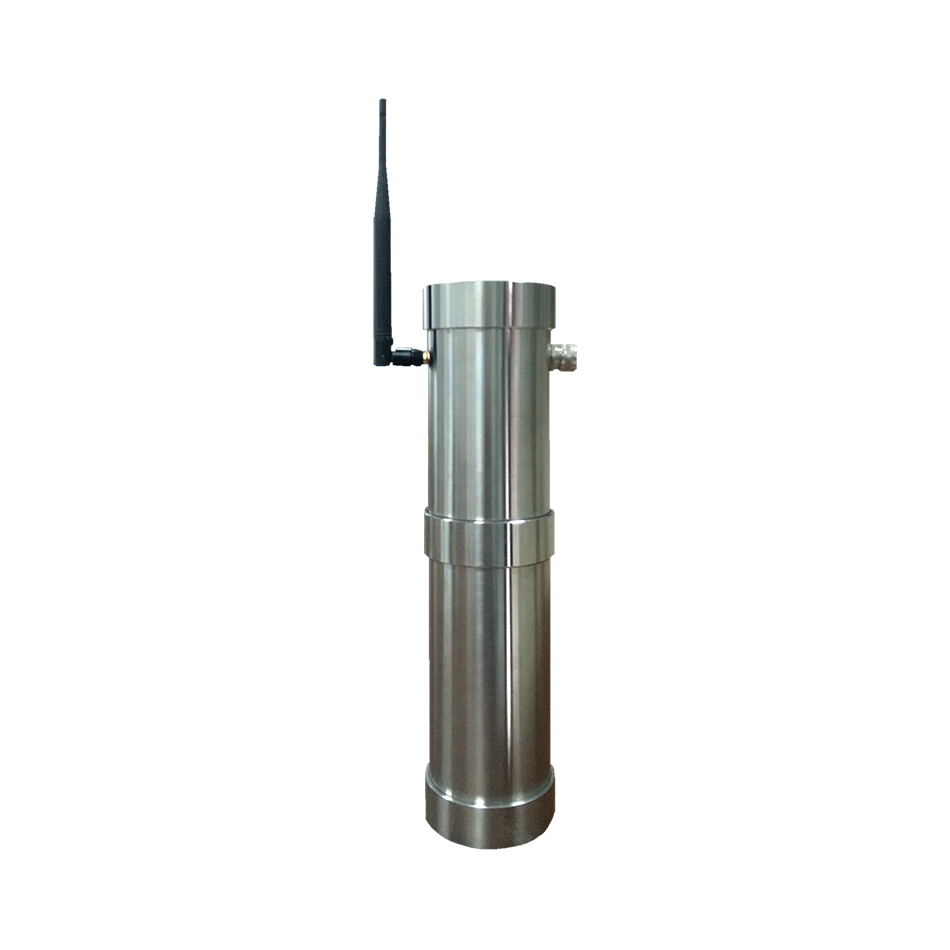

无源核子料位计
放大图片
产品名称:

无源核子料位计

产品型号: WD-EC
发布日期: 2022-03-03
无源核子料位计详细资料:

WD系列无源核子料位计





一、应用对象
      火力发电中的灰斗、仓泵、灰库等粉煤灰容器。



图2  灰斗应用



二、产品功能

      1、实时监测粉煤灰容器中料位的高度;

      2、根据设置可靠地给出报警信号;

      3、通过模拟信号或数字信号实时输出高度信息给DCS系统;

三、基本原理

      WD系列无源核子料位计是一种新型非接触式料位计。该型料位计通过检测物料中天然γ射线的能谱来计算物料高度,无需独立的放射源,属于非接触式测量仪器,安装维护方便,可靠性高。

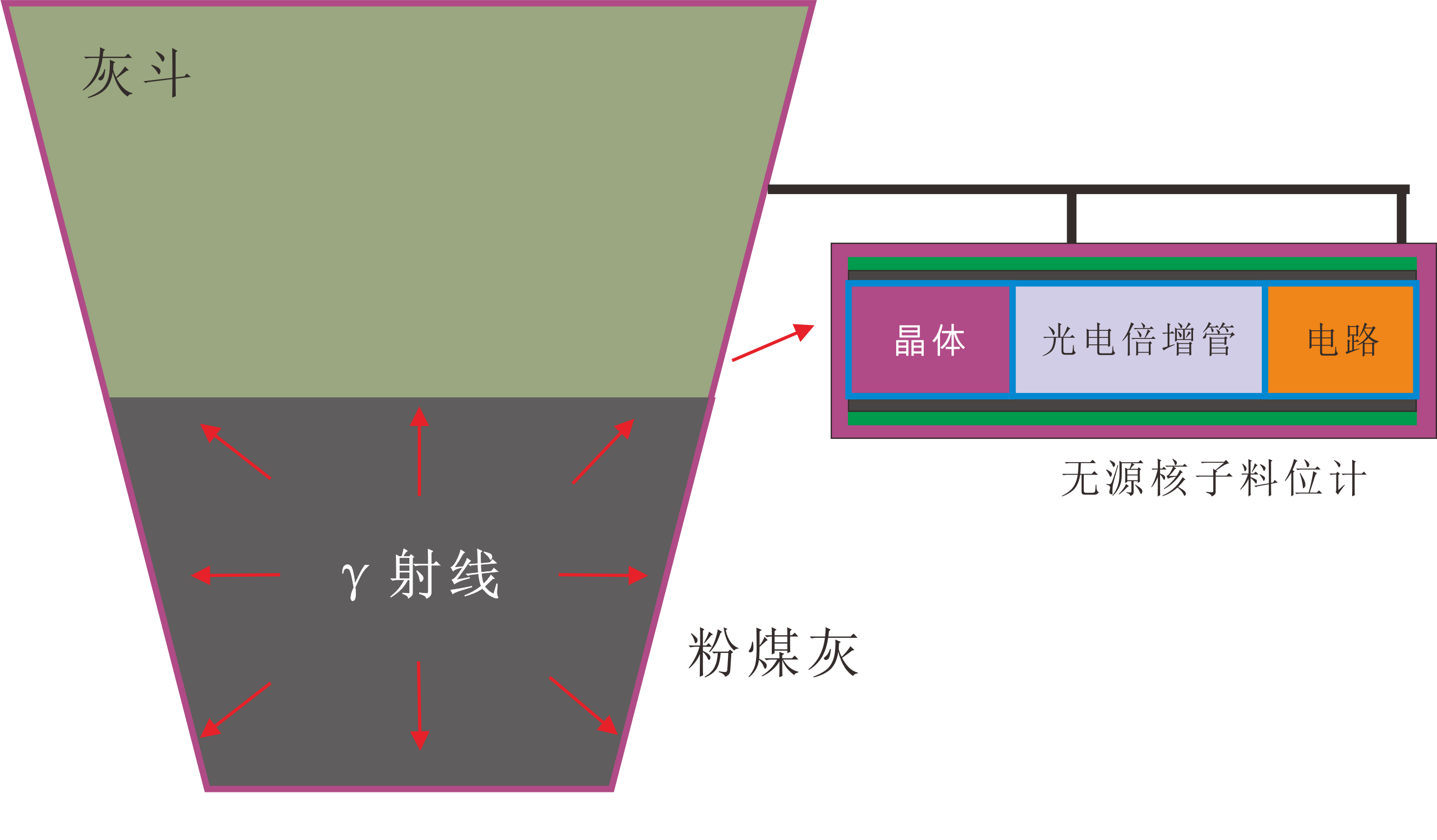

图4  WD系列无源核子料位计原理示意图



四、产品特点
      1、非接触式测量,可靠性高,没有误报警
      本产品检测料位利用的是物料本身固有的微量天然γ射线。γ射线穿透能力很强,能够穿透容器壁到达料位计的敏感元件。因此,不需要将料位计的敏感元件插入容器内部,从而实现了绝对的非接触式测量。非接触式测量不会接触容器内的物料,因此不会受到容器内高温高压等恶劣工况的影响,也不会因与物料的接触而产生磨损和腐蚀,更不会因为刮灰而产生误报警,从而保证了仪器长期使用的可靠性和稳定性。
      2、安装方便、免维护,与DCS系统无缝集成
      由于是绝对的非接触式测量,因此安装时不必在容器壁上开孔,也完全可以在容器工作时进行安装。料位计输出的信号是标准的开关信号、4-20mA电流信号,无线通信使用的是标准Modbus通信协议,能够与现有DCS系统无缝集成。
      3、专利技术,值得信赖
      本产品是具有自主知识产权的产品,创新性得到了知识产权局认可,值得用户信赖。

4、无线调试,设置简单、方便

      WD系列无源核子料位计内部集成了可进行远距离通信和抗干扰能力很强的无线射频通信模块,通过手持式调试器或者上位机,可以非常方便地对料位计进行远程调试和状态监控。

      5、可扩展性强,组网方便

      本产品使用标准的Modbus通信协议,定义了丰富的数据接口,而且还有配套的“无线-有线通信中继模块”,可以非常方便地扩展料位计的功能,并与其他产品组网协同工作。





图6  料位计组网示例

五、产品参数




产品参数

尺寸

φ93X380 (mm)

净重

5. 5kg (304不锈钢壳体)

电源

交流AC220V (185V-265V) 、直流DC24V (16V-36V) 两种(二选一)

输出

模拟量增强型具有1组4-20mA模拟量信号及2组无源常开触点开关信号, 触点容量为AC250V,5A;开关量基本型具有2组无源常开触点开关信号,触点容量为AC250V,5A

状态显示

高清0LED液晶屏、LED故障与信号指示灯

参数修改

料位计按键、手持无线调试器

环境温度

-50°C—85°C

通信距离

≥350m (现场),≥1000m (空旷)

防护等级

不锈钢外壳,防护等级IP65




六、产品选型



产品选型

产品型号

供电电源

输出信号

WD-AC-DIG

AC220V

2组开关量

WD-AC-ANA

AC220V

1组4-20mA模拟量,2组开关量

WD-DC-DIG

DC24V

2组开关量

WD-DC-ANA

DC24V

1组4-20mA模拟量,2组开关量
